Αυτή η σειρά μητρικών της MSI διαθέτει ένα απολύτως νέο σύστημα διαχείρισης ενέργειας, νέα διάταξη των κυκλωμάτων καθώς και πολλές βελτιώσεις στο υλικό αλλά και στο λογισμικό της μητρικής. Είχαμε δει την τεχνολογία Click Bios II, η οποία δεν είχε ενθουσιάσει κάποιους χρήστες, εδώ περνάμε στην τεχνολογία Click Bios IV.
Μεγάλη μερίδα χρηστών ήταν λίγο απογοητευμένοι από προηγούμενα μοντέλα της MSI διότι παρόλο που πρόσφεραν “φιλικές” ρυθμίσεις overclocking στο χρήστη, η αύξηση της τάσης της μητρικής ήταν καθορισμένη μέχρι ένα επίπεδο από τη μητρική. Δεδομένου ότι οι τεχνολογίες εξοικονόμησης ενέργειας υποτίθεται ότι χαμηλώνουν το ρολόι του επεξεργαστή καθώς και την τάση σε χαμηλά φορτία, το ενεργειακό-αποδοτικό overclocking ήταν αδύνατο. Ένας λόγος ακόμα που δυσαρέστησε τους χρήστες ήταν ότι στο bios ορισμένες ρυθμίσεις είναι διασυνδεμένες μεταξύ τους με ορισμένες άλλες σύνθετες ρυθμίσεις με αποτέλεσμα όταν αλλάζεις ορισμένες παραμέτρους να επηρεάζονται και άλλες ρυθμίσεις. Αυτό σημαίνει ότι σε κάθε επιλογή μας θα πρέπει να ελέγχουμε όλες τις ρυθμίσεις για να βεβαιωθούμε ότι δεν έχει επηρεαστεί κάτι από προηγούμενη μας αλλαγή. Πολλές φορές χρήστες κατέληγαν σε εντελώς διαφορετικά αποτελέσματα από αυτά που επιθυμούσαν με τις αλλαγές που πραγματοποιούσαν. Αυτό έφερε μεγάλη δυσαρέσκεια.
Η εταιρία έχει κάνει καλή δουλειά τον τελευταίο καιρό και δούλεψε πολύ πάνω σε αυτά τα “προβλήματα”. Της πήρε περίπου ένα χρόνο για να αναπτύξει την νέα σειρά προϊόντων και υποστηρίζει ότι είναι δραματικά διαφορετικά από προηγούμενα μοντέλα, στο σύστημα ηλεκτρικής ενέργειας, τη διάταξη και το σχεδιασμό PCB, κλπ. Αντί για το γνωστό MSI Control Center, οι μητρικές έρχονται τώρα με το νέο MSI Command Center, το οποίο έχει παρόμοιο φάσμα δυνατοτήτων. Το MSI Click BIOS II που δυσαρέστησε τους χρήστες αντικαθίσταται με το MSI Click BIOS 4. Η MSI προσπέρασε τον αριθμό έκδοσης 3 για κάποιο λόγο.
-Συσκευασία και Αξεσουάρ
Οι νέες συσκευασίες των προϊόντων της MSI έχουν διαφορετική εμφάνιση, αλλά ο σχεδιασμός τους είναι παρόμοιος με τις προηγούμενες σειρές. Στο μπροστινό μέρος του κουτιού μπορούμε να δούμε το όνομα του μοντέλου του προϊόντος και τα λογότυπα των τεχνολογιών της. Για λεπτομερείς περιγραφές των χαρακτηριστικών και των δυνατοτήτων του mainboard, μπορείτε να ανατρέξτε στο πίσω μέρος του κουτιού. Μπορείτε επίσης να βρείτε τις προδιαγραφές του προϊόντος εκεί.

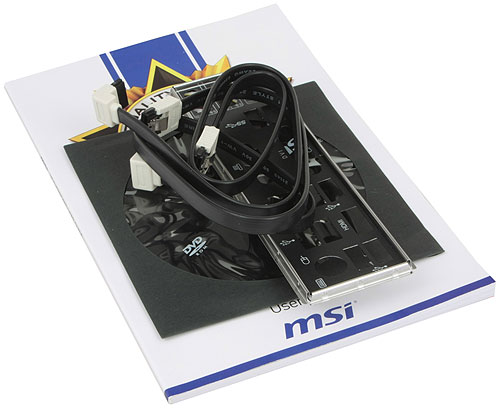

Η μητρική κάρτα είναι τυλιγμένη σε ένα αντιστατικό πακέτο. Κάτω από αυτό το πακέτο, υπάρχουν εξαρτήματα. Δεδομένου ότι η MSI Z87-G43 είναι ένα προϊόν entry-level, τα αξεσουάρ της δεν είναι πολλά. Απλά παρέχονται τα βασικά πράγματα που χρειάζονται για να χρησιμοποιήσετε το mainboard:
-Σχεδίαση και Χαρακτηριστικά:
Σε αυτό το σημείο θέλω να σας θυμίσω ότι κάθε εταιρεία έχει προωθήσει τα προϊόντα της βάση νέων τεχνολογιών προστασίας, αντοχής αλλά και βελτίωσης των υλικών των προϊόντων της δίνοντας ένα όνομα σημαδιακό που εσωκλείει όλες αυτές τις τεχνολογίες. Η σειρά Asus Z87 προσφέρει μια σειρά από τεχνολογίες μηχανικής γνωστές με το όνομα 5X Protection. Η μητρική της Gigabyte GA-Z87X-D3H προσφέρει νέες τεχνολογίες κάτω από το όνομα Ultra Durable 5 Plus. Η ASRock Z87 Extreme4 υποστηρίζει πολλές από τις δυνατότητες A-Style της ASRock. Η σειρά της MSI με socket 1150 προσφέρουν νέες τεχνολογίες κάτω από το όνομα Military Class 4(που σημαίνει υψηλής ποιότητας υλικά) και Military Class Essentials(ανοχή σε υψηλή υγρασία, EMI, ηλεκτροστατικές εκκενώσεις και υψηλές θερμοκρασίες).

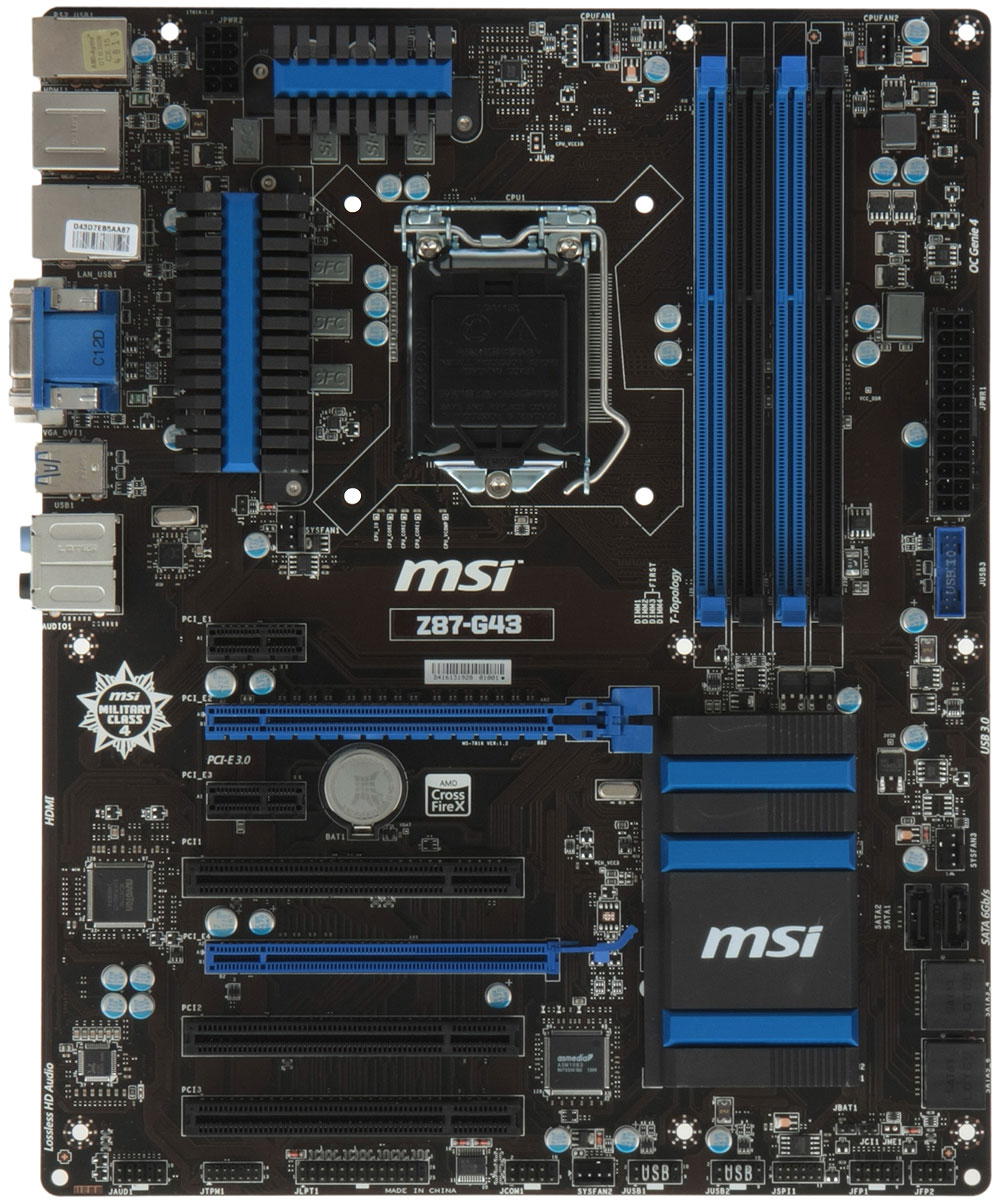

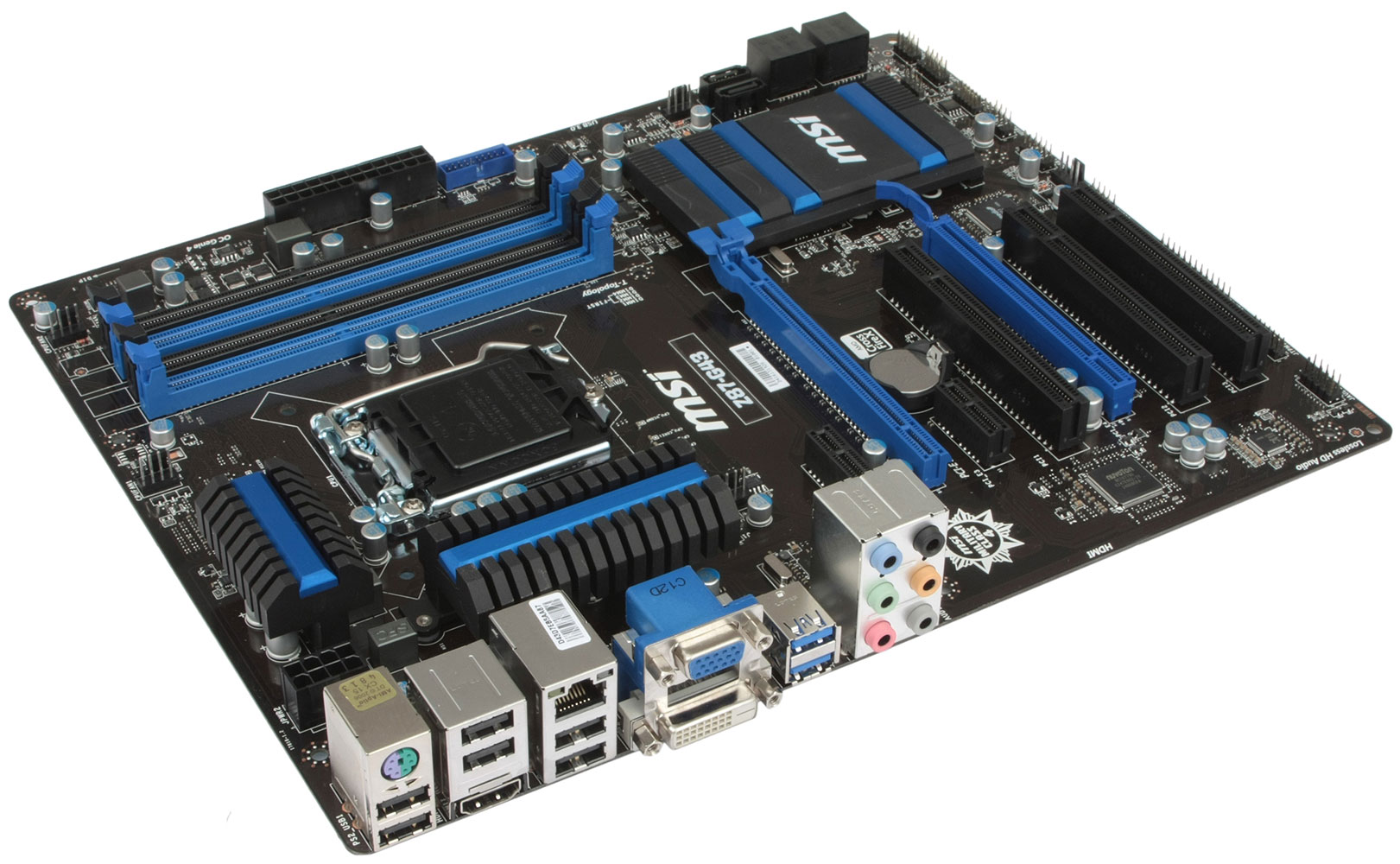

Οι εταιρείες προτιμούν σχεδιασμό PCB μαύρου χρώματος, αν εξαιρέσουμε μερικά μοντέλα της Asrock και της Gigabyte. To μοντέλο Z87-G43 έχει υποδοχές μπλε χρώματος και διακοσμητικά ένθετα στις ψύκτρες της.
Ο ρυθμιστής τάσης της μητρικής δεν ενσωματώνει στο σχεδιασμό του πολλές φάσεις ρεύματος, αλλά μπορεί να τροφοδοτήσει χωρίς κανένα πρόβλημα κάθε σύγχρονο επεξεργαστή Intel Core 4ης γενιάς. Παρατηρούμε μεγάλες ψύκτρες στερεωμένες με βίδες στα σημεία που ανεβάζουν μεγάλες θερμοκρασίες. Η μητρική MSI Z87-G43 είναι ένα entry-level μοντέλο της σειράς αυτής. Δεν μπορεί να μοιραστεί τις CPU-integrated PCIe lanes μεταξύ δύο υποδοχών που δέχονται κάρτες γραφικών και δεν υποστηρίζει την τεχνολογία Nvidia SLI. Οπότε μια ξεχωριστή κάρτα γραφικών πρέπει να τοποθετηθεί στην πρώτη πάνω PCIe 3.0 x16 υποδοχή, ενώ η δεύτερη υποδοχή PCIe x16 (σε ταχύτητα x4) βασίζεται στις PCIe 2.0 lanes του chipset. Μπορείτε να χρησιμοποιήσετε και τις δυο υποδοχές για να επιτύχετε μια διαμόρφωση AMD CrossFireX. Τα συνολικά slots της πλακέτας συμπληρώνουν δύο PCIe 2.0 x1 υποδοχές καθώς και τρεις PCI υποδοχές για κάρτες επέκτασης.
Το chipset Intel Z87 είναι υπεύθυνο για τις έξι θύρες 6 Gbit/s SATA της πλακέτας. Δύο από τις υποδοχές SATA είναι κάθετες, ώστε να μπορείτε να επιλέξετε το πιο βολικό τρόπο για να συνδέσετε τα καλώδια σας. Η Z87-G43 δεν έχει επιπλέον ελεγκτές για περισσότερες SATA υποδοχές, eSATA, USB ή FireWire θύρες.

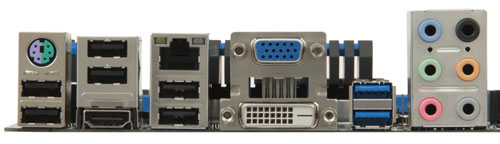

Πλήρη λίστα του back-panel(πίσω πίνακα) της μητρικής:

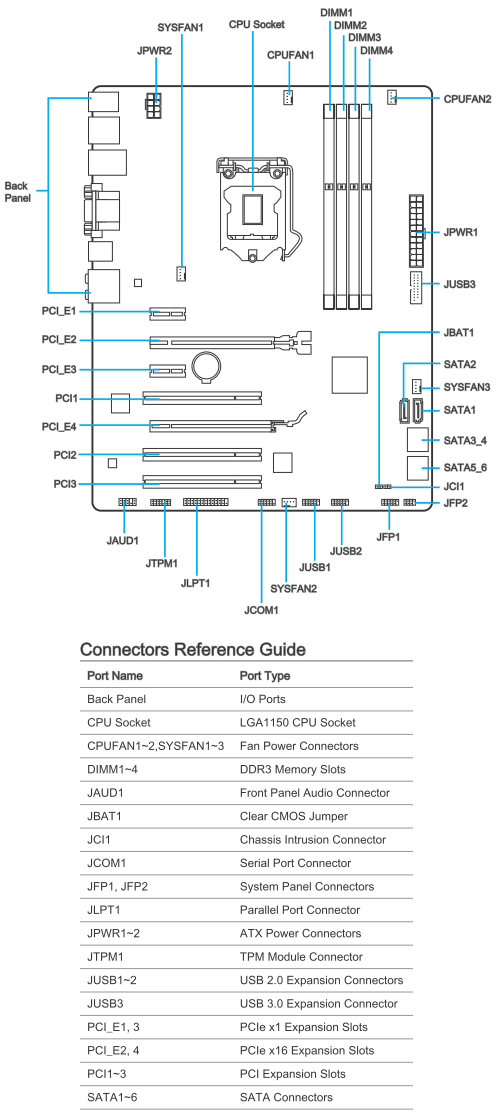

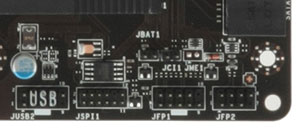

Οι MSI μητρικές έρχονται συνήθως με M-Connectors που έχουν ονόματα πάνω στα pins για να απλοποιείται η σύνδεση με τα κουμπιά του μπροστινού πίνακα και των δεικτών, αλλά η Z87-G43, η οποία αποτελεί προϊόν entry-level, δεν περιείχε M-Connectors γιαυτό το λόγο. Γιαυτό θα πρέπει να ανατρέξετε στο εγχειρίδιο χρήσης προκειμένου να βρείτε που συνδέετε κάθε καλώδιο στις JFP1 και JFP2 υποδοχές.
Όπως και στις μητρικές άλλων κατασκευαστών έτσι και σε αυτήν παρατηρούμε δύο υποδοχές για σύνδεση ανεμιστήρων του επεξεργαστή (υποστήριξη dualfan coolers). Η Z87-G43 διαθέτει πέντε υποδοχές για ανεμιστήρες στο σύνολο και όλες είναι τύπου 4-pin. Η θύρα COM δεν είναι υποχρεωτική στις σύγχρονες μητρικές, το μοντέλο αυτό όμως διαθέτει COM port αλλά και την ακόμα πιο σπάνια LPT Port. Η μητρική στερείται από έλεγχο με onboard κουμπιά, δείκτες Post, καθώς και από σημεία ελέγχου τάσης αλλά δεν μπορεί να θεωρηθεί αυτό ως μειονέκτημα διότι το μοντέλο αυτό είναι entry-level και αν είχε αυτές τις έξτρα δυνατότητες σίγουρα θα επηρεαζόταν και η τιμή του.
-Δυνατότητες BIOS

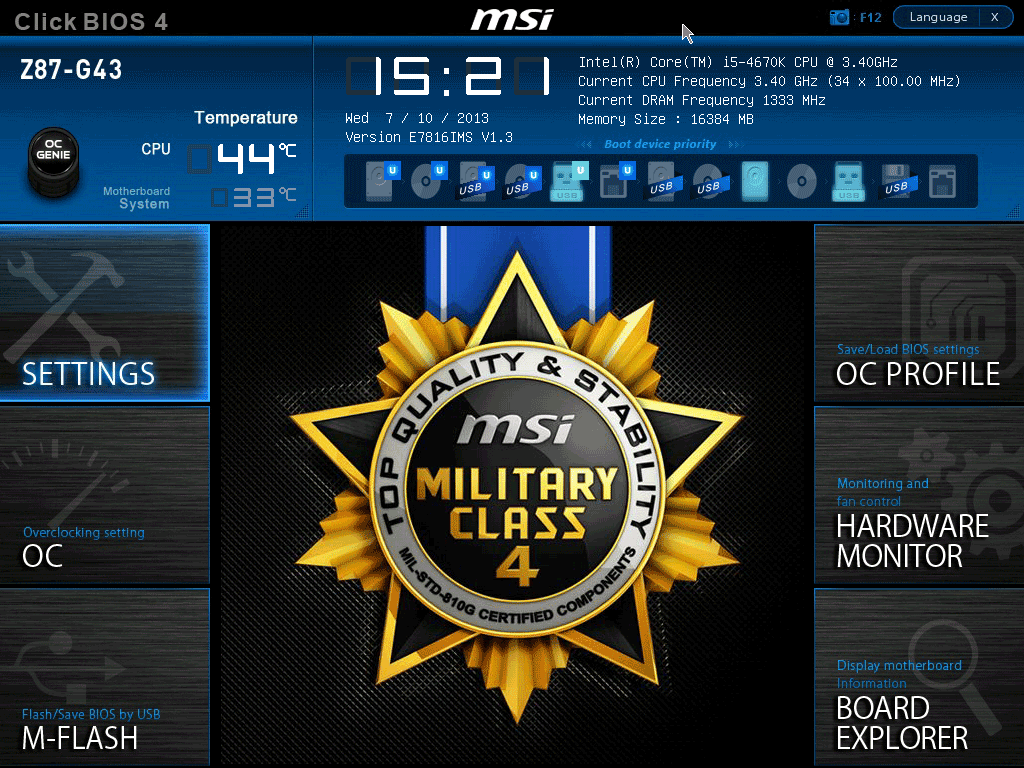

Τα παλιότερα προϊόντα της MSI δέχτηκαν κακή κριτική κυρίως για τη λειτουργία του bios. Με την είδηση ότι το MSI Click BIOS II αντικαταστάθηκε από το MSI Click BIOS 4 υποθέτει κανείς ότι θα αλλάξει ριζικά η λειτουργία του bios, όμως ανοίγοντας το παρατηρείς ότι έμεινε σχεδόν ίδιο. Στο πάνω μέρος της οθόνης εκκίνησης, μπορείτε να δείτε ένα πίνακα πληροφοριών με την τρέχουσα ημερομηνία και ώρα, ενδείξεις θερμοκρασίας για CPU και Mainboard. Επίσης αναφέρονται μερικές βασικές πληροφορίες του συστήματος: το όνομα του μοντέλου του mainboard και η έκδοση του BIOS, CPU clock rate και CPU frequency multiplier καθώς και το συνολικό μέγεθος της μνήμης και το clock rate αυτής.

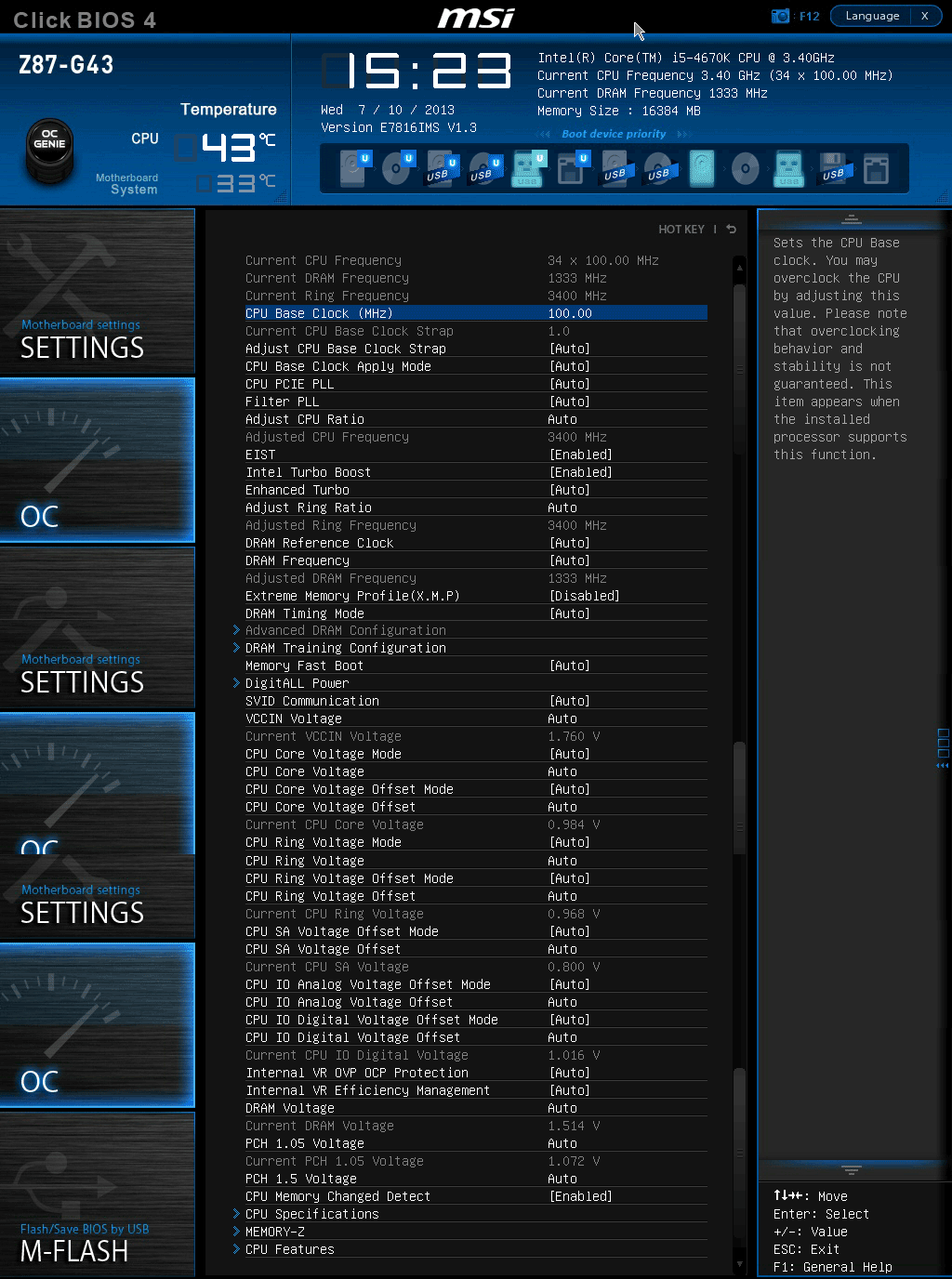

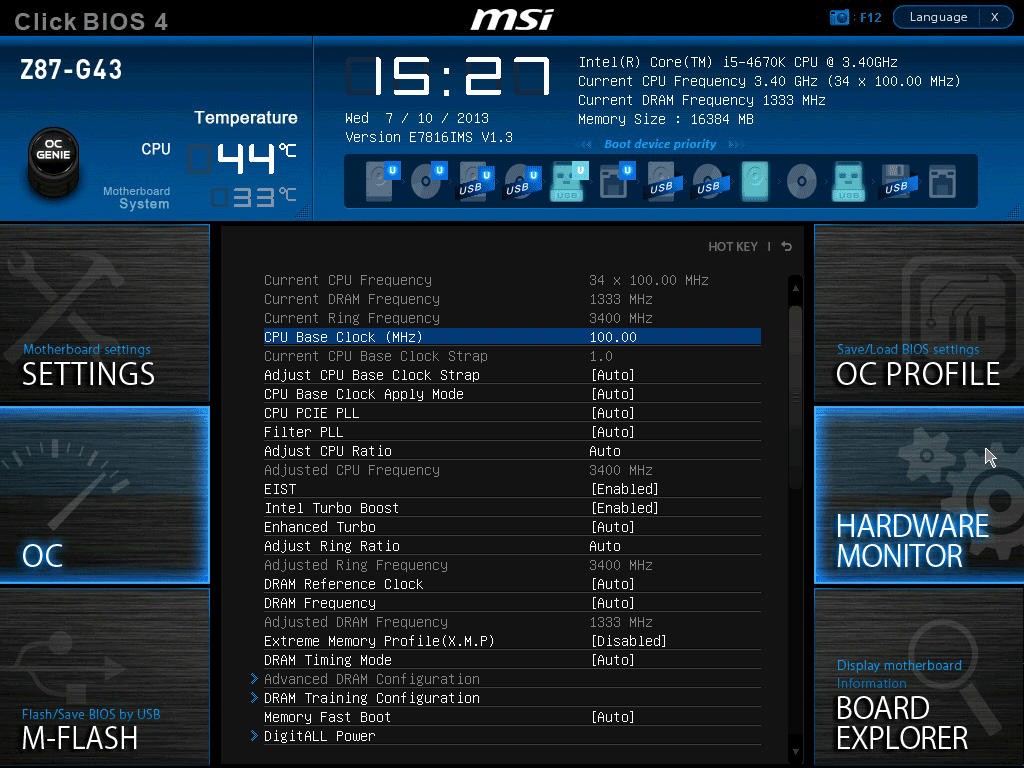

Στο κέντρο βλέπουμε το μεγάλο logo της MSI, Military Class 4. Θα ήταν προτιμότερο αντί για το logo να δινόταν η δυνατότητα στο χρήστη να προσαρμόσει τα menu όπως ακριβώς αυτός τα θέλει μιας και είναι η νέα τάση στον σχεδιασμό του bios από τις εταιρείες κατασκευής motherboard. Στην συγκεκριμένη περίπτωση αυτή η οθόνη εκκίνησης είναι άχρηστη διότι αναφέρει πληροφορίες που μπορεί να βρεθούν σε άλλα menu. Το κουμπί “OC Genie” στα αριστερά είναι για το αυτόματο overclocking του συστήματος. Μπορείτε επίσης να καθορίσετε τη σειρά εκκίνησης, μετακινώντας τα εικονίδια εκκίνησης με το ποντίκι σας. Αυτά μπορείτε να κάνετε στην οθόνη εκκίνησης του BIOS για περισσότερες ρυθμίσεις θα πρέπει να μετακινηθείτε προς τα κάτω σε κάποιο από τα τμήματα του BIOS. Στον τομέα “OC“, θα βρείτε όλες τις ρυθμίσεις που θα θελήσετε να κάνετε για να τελειοποιήσετε το overclocking σας.
Στο νέο MSI Click BIOS 4 παρατηρούμε την επαναφορά του συστήματος βοήθειας, όταν πάτε να επιλέξετε μια ενότητα ρυθμίσεων εμφανίζεται ένα πλαίσιο με πληροφορίες σχετικά με την ενότητα και το σκοπό των ρυθμίσεων αυτής.

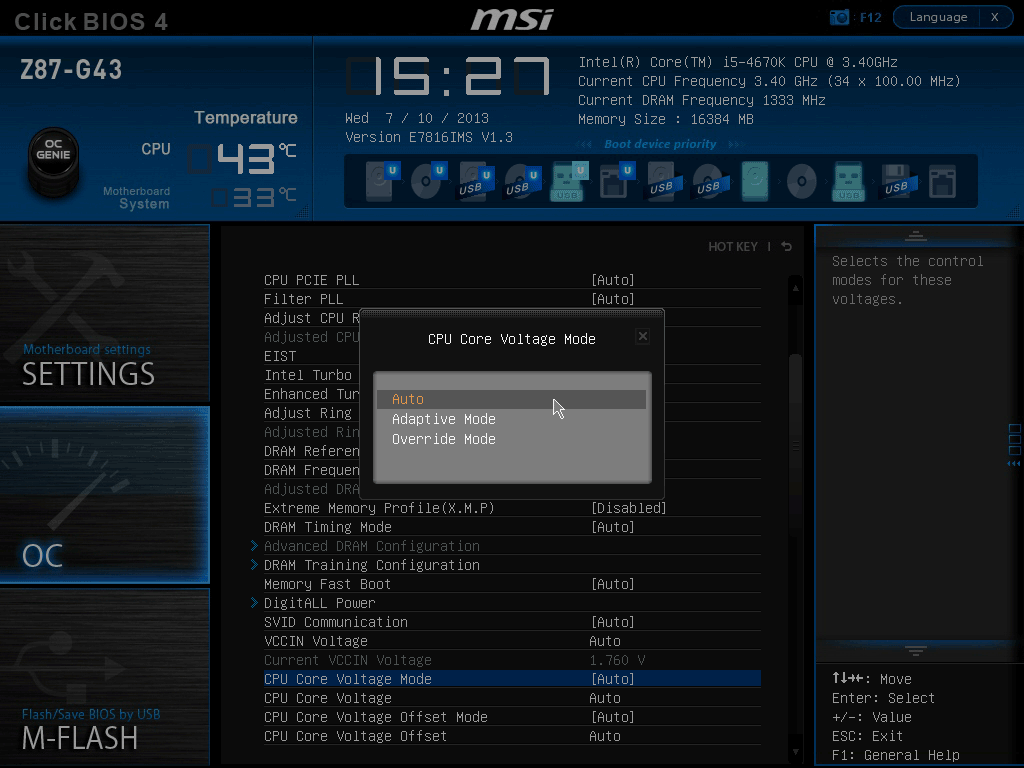

Σε αυτήν την έκδοση του bios δεν μας δίνετε μόνο η δυνατότητα να αλλάξουμε την τάση ρεύματος του επεξεργαστή σε ένα ορισμένο επίπεδο αλλά και να κάνουμε τροποποιήσεις σε λειτουργία offset mode.

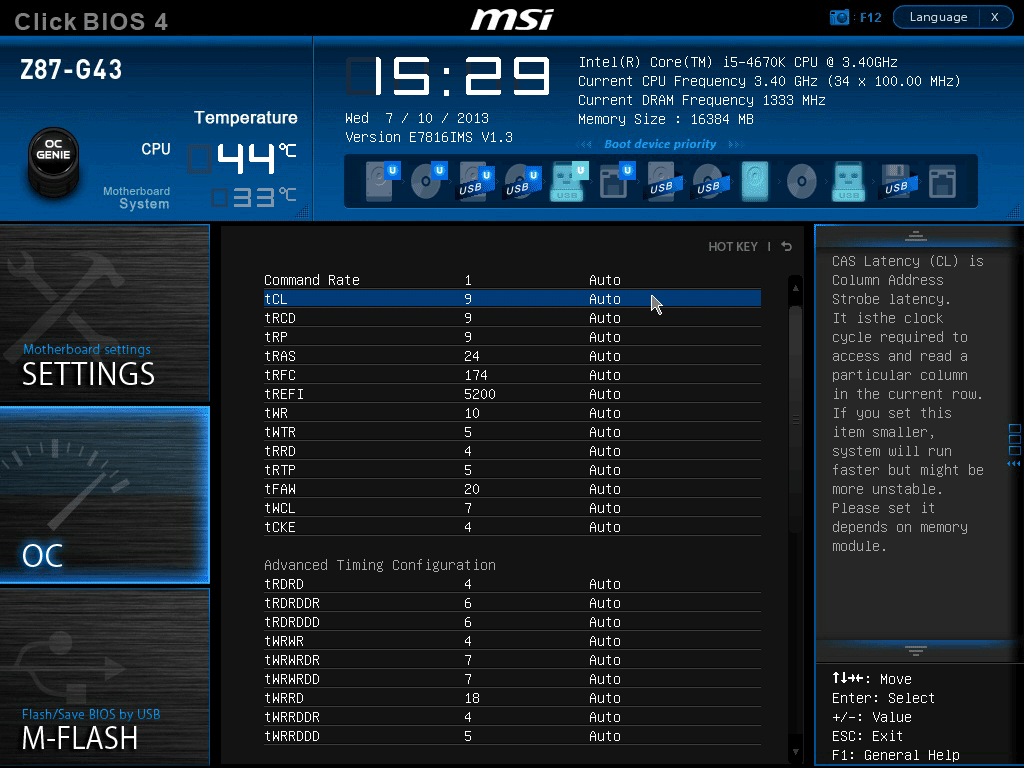

Μερικές από τις πολυάριθμες ρυθμίσεις του τμήματος OC βρίσκονται σε μεμονωμένες σελίδες. Για παράδειγμα, υπάρχει μια ειδική σελίδα για χρονισμούς της μνήμης (η οποία μπορεί να είναι ίδια ή διαφορετική για κάθε ένα από τα κανάλια της μνήμης).

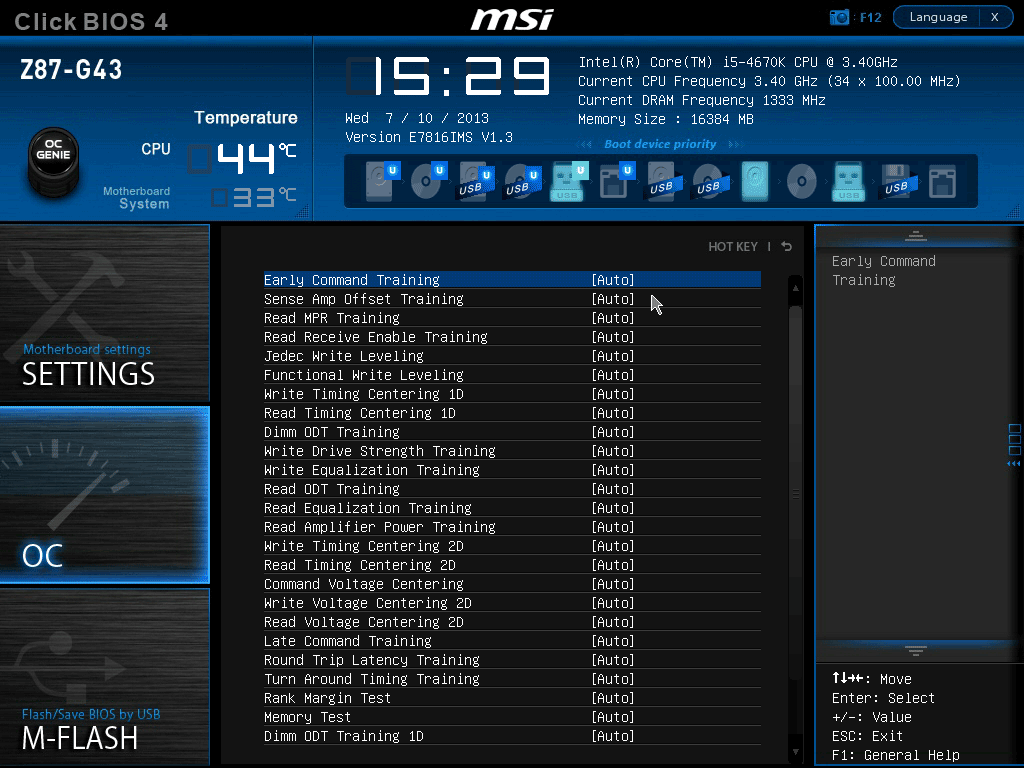

Η νέα υποενότητα διαμόρφωσης DRAM Training:

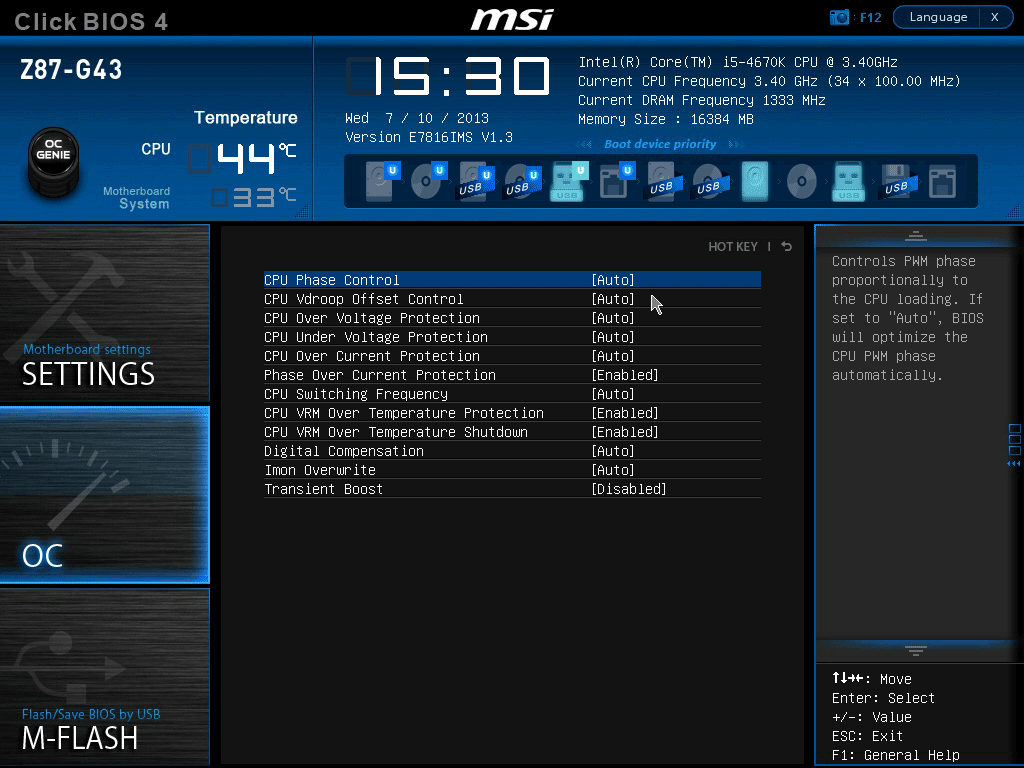

Η σελίδα DigitALL Power περιέχει ρυθμίσεις που αφορούν την ψηφιακή ρυθμιστή τάσης της CPU.

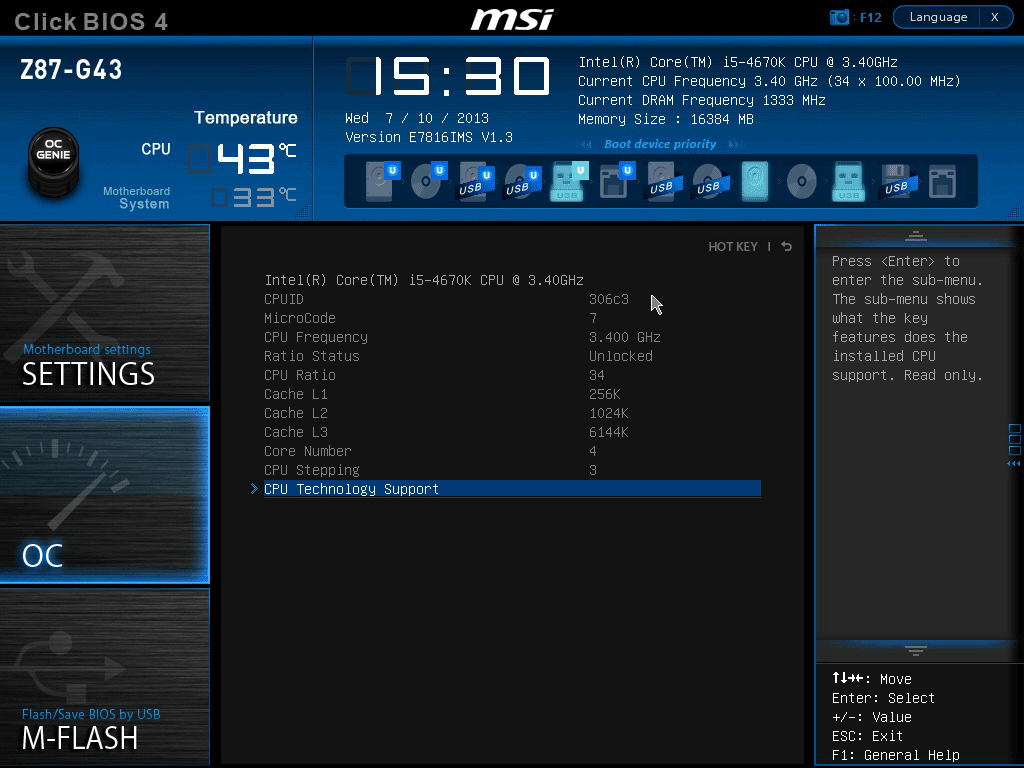

Οι υποενότητες CPU Specifications και Memory-Z είναι καθαρά ενημερωτικές, η πρώτη παρέχει κάποιες βασικές πληροφορίες σχετικά με τον εγκατεστημένο επεξεργαστή.

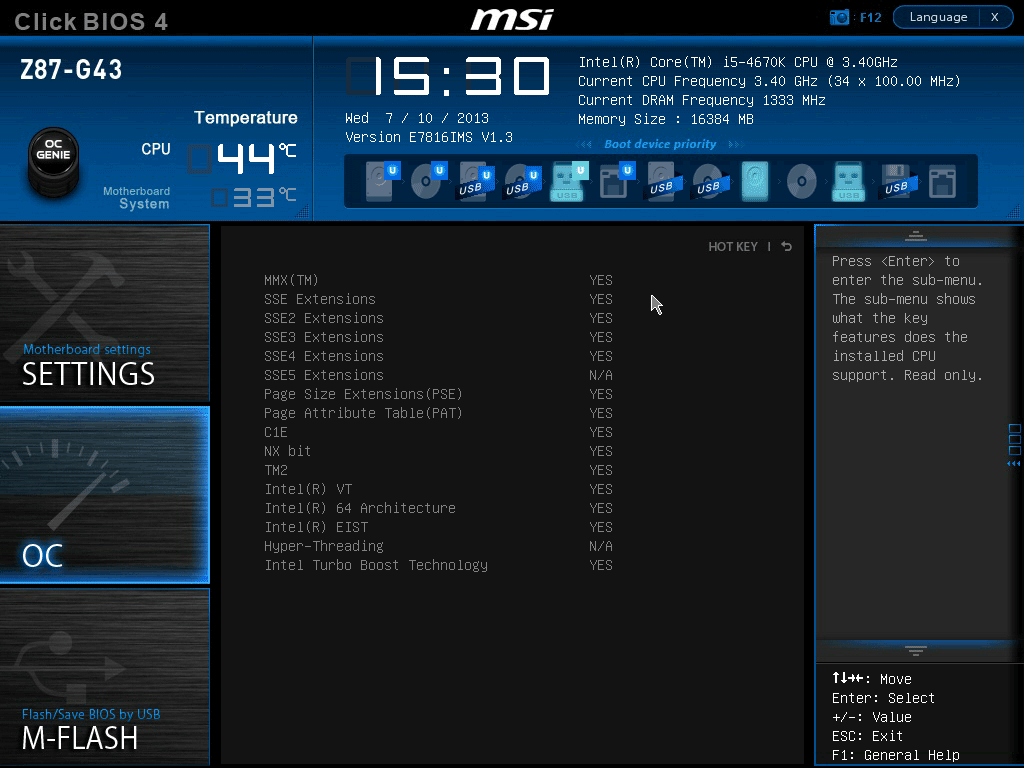

Μπορείτε επίσης να δείτε τις τεχνολογίες που υποστηρίζονται από τον επεξεργαστή σας.
